Zosilovac 2 x 10W
30. 9. 2012
Zakladom tohto zosilovaca je integrovany obvod A2005Vm , ktory obsahuje dve rovnake vykonove zosilovace s moznostou zostavit Stereofonny ale aj mostikovy zosilovac.
Napajanie je 4 - 18V so zatazou minilane 0.7A. Ak je napetie vyssie ako 18V , zosilovac prestane precovat , pretoze tomu zabranuje zakomponovana prepetova ochrana.Zosilovac je odolny voci prepolovaniu , pri pouziti poistky typu F , max 3.15A v Napajani.K rozvodu napajacieho napetia a k reproduktorom , je nutne pouzit vodic s vecsim prierezom , co ma zamedzit rozkmitaniu zosilovaca.Na vstup zosilovaca je mozno pripojit potenciometer s hodnotou 50 - 100k /G , Kabel vyviest na konetor a pripojit lubovolny zdroj NF Signalu.
Zosilovac sa nenastavuje. Je dobre skontrolovat napetie na vyvodoch A2005-ky.Taktiez treba skontrolovat kludovy prud zosilovaca (prud , ked zosilovac nepracuje),Mal by sa pohybovat okolo 70 az 115mA. Ak tomu tak nieje , tak zosilovac bude kmitat , a bude nutne zmenit hodnotu CA a CB (Kondendzator A a kondendzator B) az na 220pF.
Ako chladic A2005Vm , je dobre pouzit hlikikovy plech , alebo najlepsie chladic procesora z PC , a pre lepsiu vodivost prichitit teplovodivym lepidlom.
Technicke udaje :
Napajanie je 4 - 18V so zatazou minilane 0.7A. Ak je napetie vyssie ako 18V , zosilovac prestane precovat , pretoze tomu zabranuje zakomponovana prepetova ochrana.Zosilovac je odolny voci prepolovaniu , pri pouziti poistky typu F , max 3.15A v Napajani.K rozvodu napajacieho napetia a k reproduktorom , je nutne pouzit vodic s vecsim prierezom , co ma zamedzit rozkmitaniu zosilovaca.Na vstup zosilovaca je mozno pripojit potenciometer s hodnotou 50 - 100k /G , Kabel vyviest na konetor a pripojit lubovolny zdroj NF Signalu.
Zosilovac sa nenastavuje. Je dobre skontrolovat napetie na vyvodoch A2005-ky.Taktiez treba skontrolovat kludovy prud zosilovaca (prud , ked zosilovac nepracuje),Mal by sa pohybovat okolo 70 az 115mA. Ak tomu tak nieje , tak zosilovac bude kmitat , a bude nutne zmenit hodnotu CA a CB (Kondendzator A a kondendzator B) az na 220pF.
Ako chladic A2005Vm , je dobre pouzit hlikikovy plech , alebo najlepsie chladic procesora z PC , a pre lepsiu vodivost prichitit teplovodivym lepidlom.
Technicke udaje :
Vystupny vykon : 2x10w / 16V / 2R
Skreslenie : max 1%
Napajacie napetie : 4-18V
Kludovy prud : 75-115mA
Kmitoctovy rozsah : 40Hz - 20kHz
Vstupna citlivost : 100mV (max 250mV)

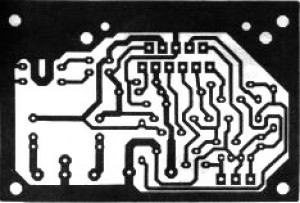

Nakres DPS (zrkadlovo) :
Napajacie napetie : 4-18V
Kludovy prud : 75-115mA
Kmitoctovy rozsah : 40Hz - 20kHz
Vstupna citlivost : 100mV (max 250mV)
Nakres DPS (zrkadlovo) :

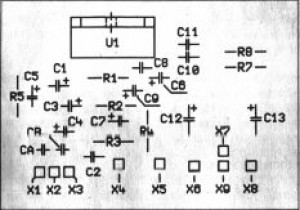

Rozmiestnenie suciastok :

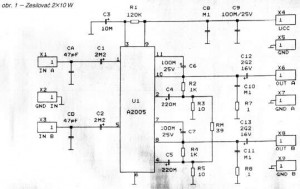

Schema zapojenia :
